0869 367 999IC điều khiển màn hình LED là một trong những linh kiện quan trọng trên module LED, đảm nhiệm việc điều khiển hoạt động của các điểm LED theo dữ liệu hình ảnh và phương thức quét của module.

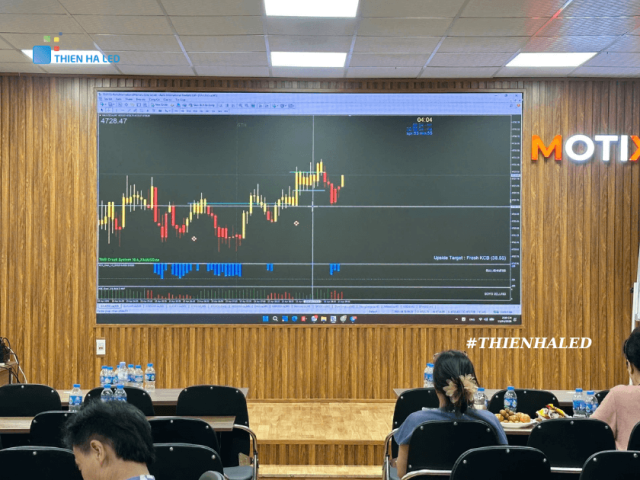

Khi lựa chọn màn hình, đặc biệt với màn hình phục vụ hội trường, sự kiện, livestream hoặc quay phim, người mua thường quan tâm đến độ sáng, màu sắc, độ mượt hình ảnh và hiện tượng nhấp nháy khi quay camera. Những yếu tố này có liên quan đến IC nhưng còn phụ thuộc vào nhiều thành phần khác trong toàn bộ hệ thống. Vậy IC điều khiển màn hình LED là gì và thực tế nó ảnh hưởng đến màn hình như thế nào?
IC điều khiển màn hình LED là gì?

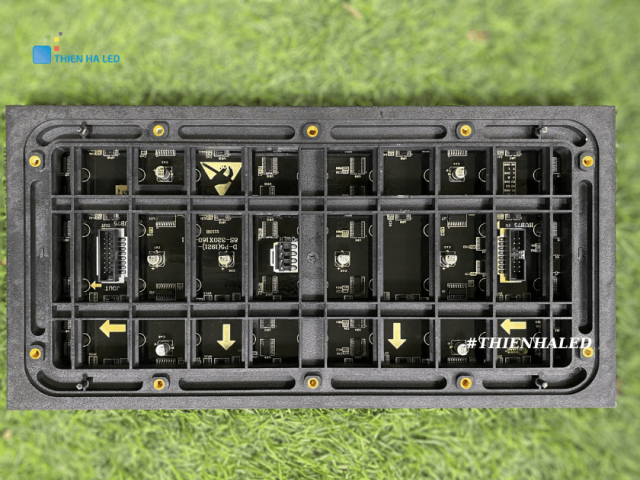

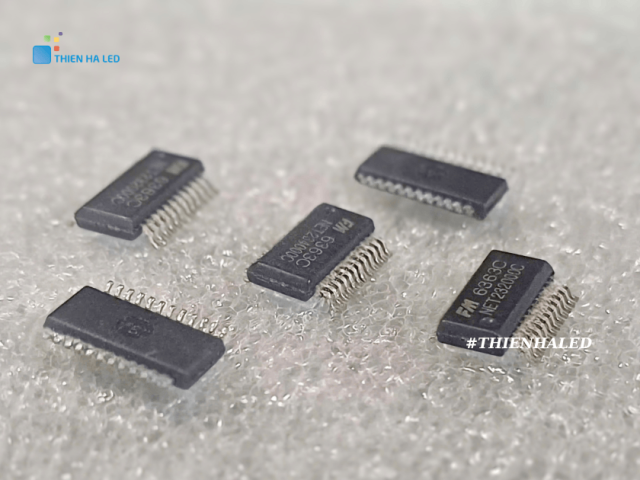

IC điều khiển màn hình LED, thường được gọi là driver IC, là linh kiện điện tử được tích hợp trên module hoặc bảng mạch LED. IC có nhiệm vụ nhận dữ liệu điều khiển và kiểm soát hoạt động của các kênh LED theo thiết kế của module. Có thể hiểu đơn giản, nếu chip LED là bộ phận trực tiếp phát sáng trên bóng LED thì driver IC là linh kiện tham gia điều khiển cách các chip LED đó hoạt động.
IC điều khiển có phải card điều khiển màn hình LED không? Không. Đây là hai thành phần khác nhau.
Driver IC nằm trên module LED và trực tiếp tham gia điều khiển các LED.Trong khi đó, receiving card có nhiệm vụ nhận dữ liệu từ hệ thống điều khiển và phân phối dữ liệu đến các module LED. Ở cấp cao hơn, hệ thống sending card hoặc bộ xử lý hình ảnh đảm nhiệm việc tiếp nhận, xử lý và truyền tín hiệu hình ảnh vào màn hình. Vì vậy, khi tìm hiểu về IC điều khiển màn hình LED, cần phân biệt rõ driver IC với receiving card, sending card và chip LED.
IC điều khiển màn hình LED có vai trò gì đối với chất lượng hình ảnh?
Vai trò của IC thể hiện rõ nhất ở cách module LED điều khiển độ sáng và tái tạo hình ảnh. Tuy nhiên, chất lượng cuối cùng vẫn là kết quả của nhiều thành phần phối hợp với nhau. Sau đây là một số vai trò chính của IC điều khiển đến chất lượng hiển thị hình ảnh của màn hình LED:
1. Điều khiển độ sáng và mức xám
Driver IC tham gia điều khiển mức độ sáng của các bóng LED trên module. Khả năng điều khiển nhiều mức độ sáng khác nhau có liên quan đến grayscale – mức xám (thang độ xám), tức khả năng thể hiện các cấp độ sáng từ tối đến sáng. Thanh độ xám càng rộng thì màn hình có khả năng thể hiện các vùng chuyển tiếp sáng – tối tốt hơn. Chất lượng hiển thị hình ảnh do đó càng có độ sâu và mượt mà chân thực hơn.
2. Ảnh hưởng đến khả năng hiển thị chuyển màu
Khi hình ảnh có sự chuyển tiếp giữa các vùng sáng và tối, hệ thống cần điều khiển cường độ sáng của chip LED một cách phù hợp. Driver IC là một trong những thành phần tham gia quá trình này. Do đó, chất lượng của IC và cách nó được tích hợp vào module ảnh hưởng quan trọng đến khả năng hiển thị hình ảnh.
3. Liên quan đến refresh rate và hiện tượng nhấp nháy
Refresh rate là một trong những thông số được người mua màn hình LED quan tâm, đặc biệt với màn hình sử dụng cho sự kiện, livestream hoặc quay phim. Driver IC có liên quan đến khả năng điều khiển và tốc độ cập nhật hình ảnh của module. Hiện tại trên thị trường có rất nhiều mã IC được công bố đạt tần số 3840Hz hoặc 7680Hz, tuy nhiên, không phải loại IC nào cũng luôn luôn đạt được thông số này.
Refresh rate còn phụ thuộc vào phương thức quét, cấu hình module, receiving card và hệ thống điều khiển. Vì vậy, người mua nên đồng thời nên kiểm tra kết hợp cả thông số module và toàn bộ cấu hình màn hình LED.
Khi mua màn hình LED, có cần quan tâm đến IC không?
Có, nhưng không nên chỉ nhìn vào IC.
Đối với người mua màn hình LED, IC là một trong những thông tin kỹ thuật quan trọng nên được kiểm tra cùng với cấu hình tổng thể. Trước khi quyết định, có thể yêu cầu đơn vị cung cấp xác nhận:
- Mã và nhà sản xuất driver IC.
- Phương thức hoặc chế độ scan của module.
- Khả năng grayscale của cấu hình.
- Refresh rate của màn hình thực tế.
- Receiving card và hệ thống điều khiển sử dụng.
- Loại module LED và LED chip.
- Cấu hình nguồn điện và các thiết bị liên quan.
Các thông số này không nên được đánh giá độc lập. Một IC có nhiều tính năng nhưng nếu không phù hợp với module hoặc hệ thống điều khiển thì chưa chắc mang lại hiệu quả như mong muốn.
IC điều khiển có phải yếu tố quyết định màn hình LED đẹp và ổn định?
IC là thành phần rất quan trọng, và là một trong những yếu tố quyết định chất lượng màn hình LED. Tuy nhiên, một module sử dụng driver IC phù hợp vẫn cần kết hợp với LED chip có chất lượng, PCB được thiết kế đúng, nguồn điện ổn định và hệ thống điều khiển tương thích. Ngoài ra, chất lượng hiển thị còn chịu ảnh hưởng bởi quá trình hiệu chỉnh màu, cấu hình hệ thống và điều kiện vận hành thực tế.
Những thông số nào của IC cần được kiểm tra trước khi lựa chọn màn hình LED?
Không nên áp dụng một bộ thông số cố định cho tất cả driver IC. Mỗi dòng IC có thể có thiết kế, số kênh, dòng output, phương thức scan và khả năng hỗ trợ khác nhau. Đặc biệt, refresh rate cần được xác nhận trên cấu hình màn hình thực tế, thay vì chỉ lấy thông số được công bố cho riêng driver IC.
Đối với người mua, không nhất thiết phải hiểu sâu về thiết kế IC. Quan trọng hơn là biết nên hỏi nhà cung cấp những gì để biết được những ưu nhược điểm của chủng loại IC đó.
Dưới đây là bảng so sánh một số thông số kỹ thuật chính của các loại IC được công bố đạt tần số làm tươi cao trên thị trường:
| Thông số | CFD455C | SM16389S | C8455 | FM6373 |
| Số kênh | 16 channel | 16 channel | 16 channel | 16 channel |
| Scan hỗ trợ | đến 1/64 | ~1/32 | ~1/32 | ~1/32 |
| Dòng LED | 0.3–25 mA | ~0.5–24 mA | ~0.5–24 mA | ~0.5–25 mA |
| Grayscale PWM | 13–16 bit | ~12–14 bit | ~12–14 bit | ~12–14 bit |
| Độ chính xác dòng | ±1.2% | ~±2–3% | ~±2–3% | ~±2% |
| Tốc độ interface | ~30 MHz | ~25–30 MHz | ~25 MHz | ~25 MHz |
| Bảo vệ open LED | có | có | có | có |
| Bảo vệ quá nhiệt | có | thường không | thường không | ít khi có |
| Dynamic power saving | có | hạn chế | hạn chế | có |
| Phân khúc | trung-cao / rental | phổ thông | phổ thông | phổ thông |
Kết luận: Có nên quan tâm đến IC khi mua màn hình LED?
Có. IC điều khiển là một thành phần quan trọng trên module LED và có liên quan đến cách các LED được điều khiển, khả năng kiểm soát độ sáng, mức xám và các đặc tính hiển thị của module.
Tuy nhiên, không nên đánh giá chất lượng màn hình chỉ bằng mã IC hoặc một con số refresh rate. Chất lượng thực tế là kết quả của cả hệ thống, từ LED chip, driver IC, module, nguồn điện đến receiving card, bộ xử lý hình ảnh và cấu hình vận hành.
Nếu đang lựa chọn màn hình LED cho hội trường, phòng họp, sự kiện, quảng cáo hoặc livestream, nên yêu cầu nhà cung cấp cung cấp đầy đủ cấu hình module và hệ thống điều khiển, đồng thời kiểm tra các thông số quan trọng trên chính cấu hình dự kiến sử dụng. Đây là cách thực tế hơn để so sánh chất lượng và chi phí đầu tư giữa các phương án.
